Comprendre les spécifications techniques du capteur

Émetteur sans fil : L'unité centrale qui envoie les données au Bridge.
Pinces de courant :
- Triphasé : 3 pinces (se clipsent autour de L1, L2, L3).
- Monophasé : 1 pince (se clipse autour du câble de phase).

Configurations des capteurs Sélectionnez la configuration de capteur appropriée en fonction de l'alimentation électrique de votre machine :

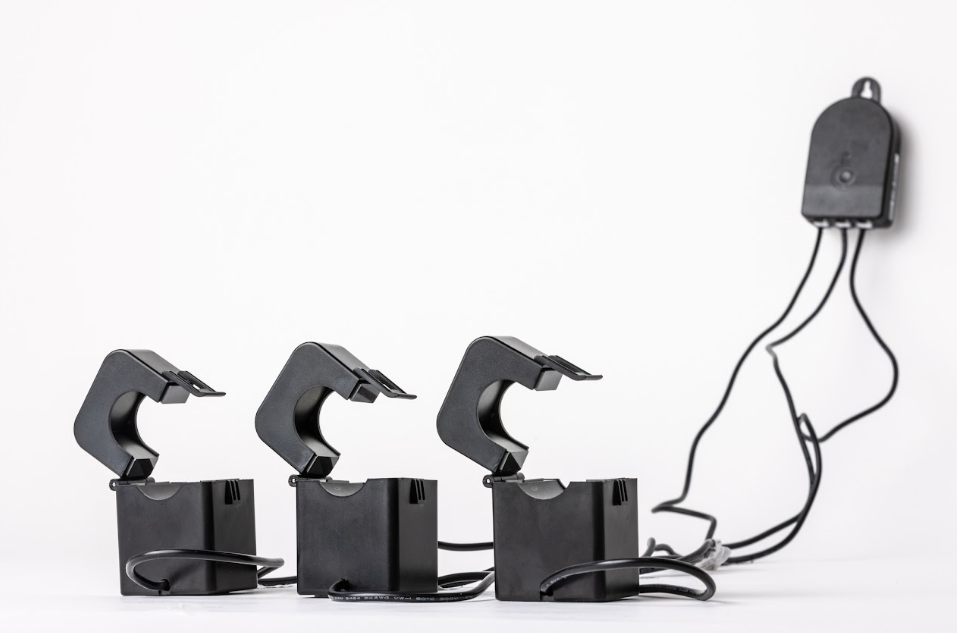

Sensors Triphasés : Standard pour la plupart des machines industrielles. Se compose de 3 pinces et 1 émetteur.
Sensors Monophasés : Utilisés pour les petites machines ou des sous-composants spécifiques. Se compose d'1 pince et 1 émetteur.

Guide de dimensionnement Les capteurs doivent être adaptés au Calibre du fusible (Ampères) et au Diamètre du câble de la machine.

Taille	Plage (Ampères)	Idéal pour...
Petit	0 - 60A	Machines légères, ventilateurs, pompes.
Moyen	60 - 200A	Lignes de production standard, convoyeurs.
Grand	200 - 600A	Machines lourdes, alimentations principales.
XL	600 - 3000A	(Bobines flexibles) Arrivées générales.

Note : Soumettez vos besoins via l'Évaluation Technique pour vous assurer de recevoir le bon matériel.

Logique de mesure

Échantillonnage : Le capteur effectue 2 cycles de mesure, d'une durée de 30 secondes chacun.
Granularité : Le système calcule la moyenne de ces cycles et transmet les données à un intervalle de 1 minute au logiciel.

Pour les valeurs électriques détaillées et les dimensions physiques, consultez les fiches techniques :

Capteurs Standard (60A - 600A) : Cliquez ici.
Capteurs Flexibles (600A+) : Cliquez ici et pour plus d'informations, consultez également cet article.

Dépannage technique

Lectures inexactes

Vérifiez la fermeture de la pince : Assurez-vous que la pince est complètement clipsée autour du câble. Un espace (jeu d'air) entraîne des lectures faibles ou nulles.
Vérifiez le dimensionnement : L'utilisation d'un capteur trop grand sur un câble à très faible intensité (ex. un capteur de 600A sur une charge de 5A) peut réduire la précision.

Pas de connexion

Vérifiez la distance : Assurez-vous que le capteur se trouve dans un rayon de 10 à 15 mètres du Bridge.
Vérifiez le blindage : Ne placez pas l'émetteur à l'intérieur d'une armoire métallique entièrement fermée, sauf si le Bridge se trouve également dans cette même armoire. Le métal bloque le signal sans fil.

Résumé: Cet article explique les configurations des capteurs, les règles de dimensionnement et la logique de mesure pour garantir une collecte de données précise et leur transmission au Bridge.
