Technische Spezifikationen der Sensoren verstehen

Funksender: Die zentrale Einheit, die Daten an die Bridge sendet.
Stromklemmen:
- 3-Phasen: 3 Klemmen (werden um L1, L2, L3 gelegt).
- 1-Phasen: 1 Klemme (wird um das Phasenkabel gelegt).

Sensor-Konfigurationen Wählen Sie die korrekte Sensor-Konfiguration basierend auf der Stromversorgung Ihrer Maschine:

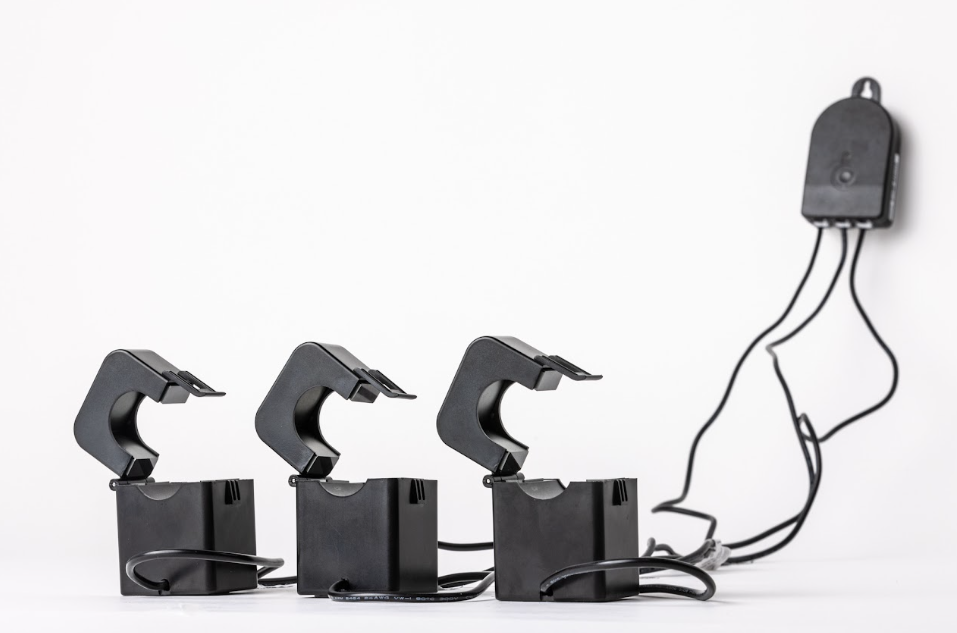

3-Phasen-Sensoren: Standard für die meisten Industriemaschinen. Besteht aus 3 Klemmen und 1 Sender.
1-Phasen-Sensoren: Wird für kleinere Maschinen oder spezifische Teilkomponenten verwendet. Besteht aus 1 Klemme und 1 Sender.

Größentabelle und Auswahl: Sensoren müssen auf die Absicherung (Ampere) und den Kabeldurchmesser der Maschine abgestimmt sein.

Größe	Bereich (Ampere)	Geeignet für...
Klein	0 - 60A	Leichte Maschinen, Ventilatoren, Pumpen.
Mittel	60 - 200A	Standard-Produktionslinien, Förderbänder.
Groß	200 - 600A	Schwere Maschinen, Hauptleitungen.
XL	600 - 3000A	(Flexible Spulen) Haupteinspeisungen.

Hinweis: Übermitteln Sie Ihre Anforderungen über die Technische Bestandsaufnahme, um sicherzustellen, dass Sie die richtige Hardware erhalten.

Abtastung: Der Sensor führt 2 Messzyklen durch, die jeweils 30 Sekunden dauern.
Intervall: Das System berechnet den Durchschnitt dieser Zyklen und überträgt die Daten in einem 1-Minuten-Intervall an die Software.

Detaillierte elektrische Nennwerte und physikalische Abmessungen entnehmen Sie bitte den technischen Datenblättern:

Standard-Sensoren (60A - 600A): Hier klicken.
Flexible Sensoren (600A+): Hier klicken und weitere Informationen finden Sie auch in diesem Artikel.

Ungenaue Messwerte

Klemmenverschluss prüfen: Stellen Sie sicher, dass die Klemme vollständig um das Kabel geschlossen ist (hörbares Klicken). Ein Luftspalt führt zu niedrigen oder gar keinen Messwerten.
Größe verifizieren: Die Verwendung eines zu großen Sensors an einem Kabel mit sehr niedriger Stromstärke (z. B. ein 600A-Sensor an einer 5A-Last) kann die Genauigkeit verringern.

Keine Verbindung

Abstand prüfen: Stellen Sie sicher, dass sich der Sensor innerhalb von 10–15 Metern zur Bridge befindet.
Abschirmung prüfen: Platzieren Sie den Sender nicht in einem vollständig geschlossenen Metallschrank, es sei denn, die Bridge befindet sich ebenfalls im selben Schrank. Metall blockiert das Funksignal.

Zusammenfassung: Dieser Artikel erläutert Sensor-Konfigurationen, Auswahlkriterien und Messlogik für eine präzise Datenerfassung und Übertragung an die Bridge.
