Comprendi le specifiche tecniche del sensore

Riepilogo: Questo articolo spiega le configurazioni dei sensori, le regole di dimensionamento e la logica di misurazione per garantire una raccolta dati accurata e la trasmissione al bridge.

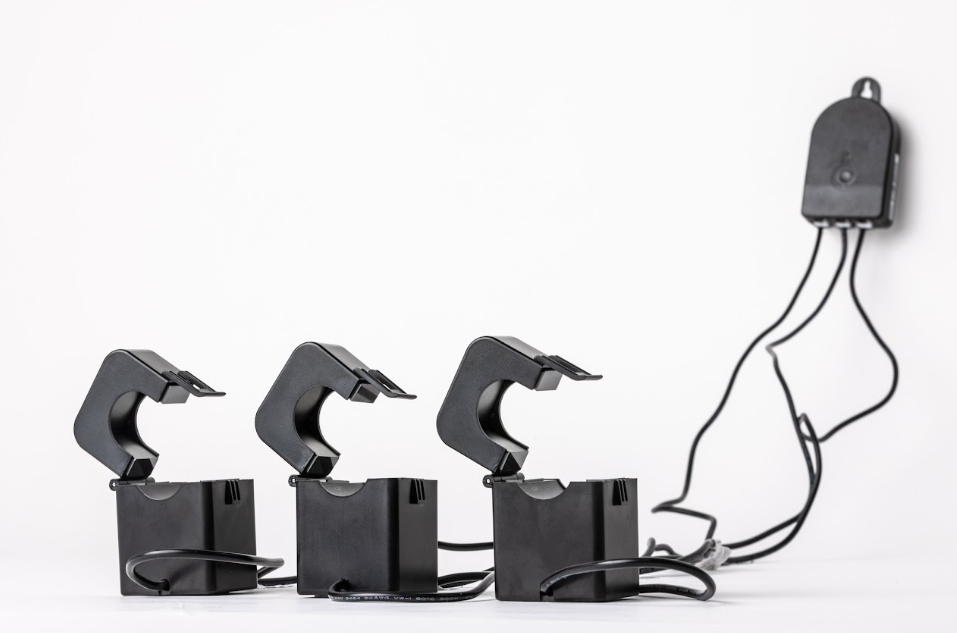

Informazioni sull'hardware

  • Trasmettitore wireless: L'unità centrale che invia i dati al Bridge.

  • Pinze amperometriche:

    • Trifase: 3 pinze (da agganciare su L1, L2, L3).

    • Monofase: 1 pinza (da agganciare sul cavo di fase).

Specifiche tecniche

Configurazioni del sensore Seleziona la configurazione corretta in base all'alimentazione della macchina:

  • Sensori Trifase: Standard per la maggior parte delle macchine industriali. Consiste in 3 pinze e 1 trasmettitore.

  • Sensori Monofase: Utilizzati per macchine più piccole o sottocomponenti specifici. Consiste in 1 pinza e 1 trasmettitore.

Guida al dimensionamento I sensori devono essere abbinati all'Amperaggio dei fusibili (Ampere) e al Diametro del cavo della macchina.

Taglia Range (Ampere) Ideale per...
Small 0 - 60A Macchinari leggeri, ventilatori, pompe.
Medium 60 - 200A Linee di produzione standard, nastri trasportatori.
Large 200 - 600A Macchinari pesanti, alimentazioni principali.
XL 600 - 3000A (Bobine flessibili) Linee di ingresso principali.

Nota: Invia i tuoi requisiti tramite la Valutazione Tecnica per assicurarti di ricevere l'hardware corretto.

Logica di misurazione

  • Campionamento: Il sensore esegue 2 cicli di misurazione, della durata di 30 secondi ciascuno.

  • Granularità: Il sistema calcola la media di questi cicli e trasmette i dati a un intervallo di 1 minuto al software.

Per i valori nominali elettrici dettagliati e le dimensioni fisiche, consulta le schede tecniche:

  • Sensori Standard (60A - 600A): Clicca qui.

  • Sensori Flessibili (600A+): Clicca qui e per ulteriori informazioni consultare anche questo articolo.

Risoluzione dei problemi tecnici

Letture imprecise

  • Controlla la chiusura della pinza: Assicurati che la pinza sia completamente chiusa a scatto attorno al cavo. Uno spazio vuoto (gap) comporta letture basse o nulle.

  • Verifica il dimensionamento: L'uso di un sensore troppo grande su un cavo con un amperaggio molto basso (es. un sensore da 600A su un carico da 5A) può ridurre la precisione.

Nessuna connessione

  • Controlla la distanza: Assicurati che il sensore si trovi entro 10–15 metri dal Bridge.

  • Controlla la schermatura: Non posizionare il trasmettitore all'interno di un armadio metallico completamente chiuso, a meno che anche il Bridge non si trovi nello stesso armadio. Il metallo blocca il segnale wireless.
