Begrijp de technische specificaties van de sensor

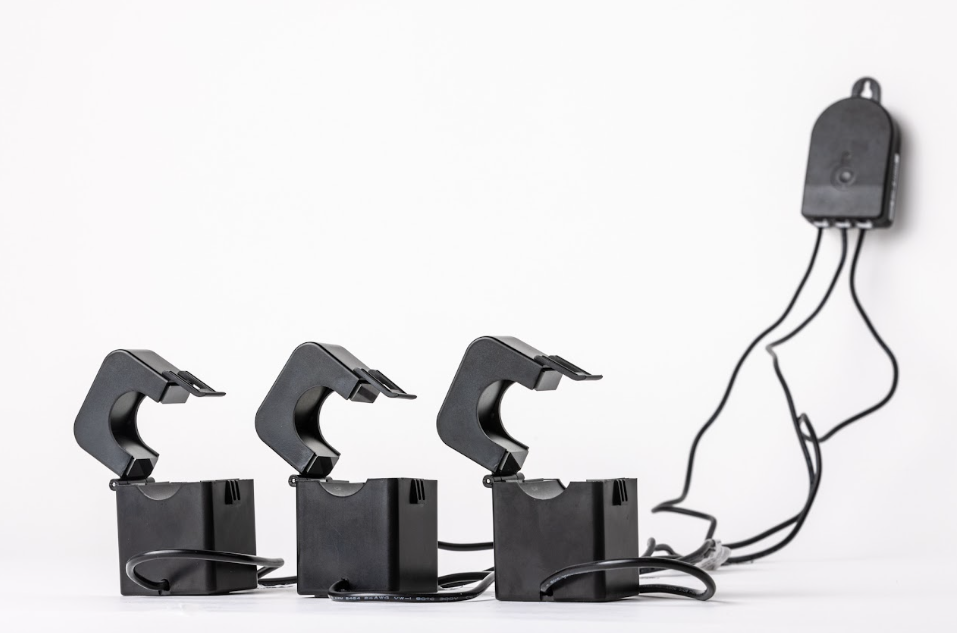

Hardware-informatie

• Draadloze zender: De centrale unit die data naar de bridge verstuurt.

• Stroomklemmen:

  • 3-fase: 3 klemmen (worden om L1, L2, L3 geklikt).

  • 1-fase: 1 klem (wordt om de fasekabel geklikt).

Technische specificaties

Sensorconfiguraties: Selecteer de juiste sensorconfiguraties op basis van de stroomvoorziening van uw machine:

• 3-fase sensoren: Standaard voor de meeste industriële machines. Bestaat uit 3 klemmen en 1 zender.

• 1-fase sensoren: Gebruikt voor kleinere machines of specifieke subonderdelen. Bestaat uit 1 klem en 1 zender.

Maattabel en selectie: Sensoren moeten worden afgestemd op de Afzekering (Ampère) en de Kabeldiameter van de machine.

Let op: Geef uw vereisten door via de Technische Inventarisatie om er zeker van te zijn dat u de juiste hardware ontvangt.

Meetlogica

• Bemonstering ('sampling'): De sensor voert 2 meetcycli uit, die elk 30 seconden duren.

• Granulariteit: Het systeem berekent het gemiddelde van deze cycli en stuurt de data met een interval van 1 minuut naar de software.

Raadpleeg de technische datasheets voor gedetailleerde elektrische specificaties en afmetingen:

• Standaard sensoren (60A - 600A): Klik hier.

• Flexibele sensoren (600A+): Klik hier en voor meer informatie zie ook dit artikel.

Technische probleemoplossing

Onnauwkeurige metingen

• Controleer de klem: Zorg dat de klem volledig dichtgeklikt is rondom de kabel. Een kiertje (luchtspleet) zorgt voor lage of nul-metingen.

• Verifieer de maat: Het gebruik van een te grote sensor op een kabel met een zeer lage stroomsterkte (bijv. een 600A sensor op een 5A belasting) kan de nauwkeurigheid verminderen.

Geen verbinding

• Controleer afstand: Zorg dat de sensor zich binnen 10–15 meter van de bridge bevindt.

• Controleer afscherming: Plaats de zender niet in een volledig gesloten metalen kast, tenzij de bridge zich ook in diezelfde kast bevindt. Metaal blokkeert het draadloze signaal.
