Entienda las especificaciones técnicas del sensor

Transmisor inalámbrico: La unidad central que envía datos al Bridge.
Pinzas amperimétricas:
- Trifásico: 3 pinzas (se enganchan alrededor de L1, L2, L3).
- Monofásico: 1 pinza (se engancha alrededor del cable de fase).

Configuraciones del sensor Seleccione la configuración correcta del sensor según el suministro eléctrico de su máquina:

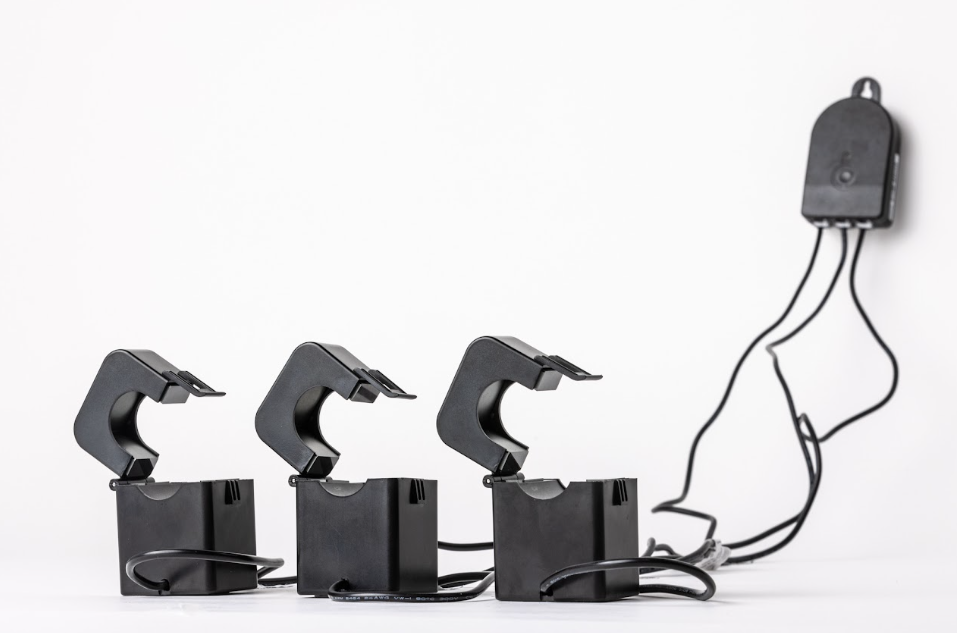

Sensores trifásicos: Estándar para la mayoría de las máquinas industriales. Consta de 3 pinzas y 1 transmisor.
Sensores monofásicos: Se utilizan para máquinas más pequeñas o subcomponentes específicos. Consta de 1 pinza y 1 transmisor.

Guía de dimensionamiento Los sensores deben coincidir con la Corriente del fusible (Amperios) y el Diámetro del cable de la máquina.

Tamaño	Rango (Amperios)	Ideal para...
Pequeño	0 - 60A	Maquinaria ligera, ventiladores, bombas.
Median	60 - 200A	Líneas de producción estándar, cintas transportadoras.
Grande	200 - 600A	Maquinaria pesada, alimentaciones principales.
XL	600 - 3000A	(Bobinas flexibles) Acometidas principales.

Nota: Envíe sus requisitos a través de la Evaluación Técnica para asegurarse de recibir el hardware correcto.

Muestreo: El sensor realiza 2 ciclos de medición, de 30 segundos cada uno.
Granularidad: El sistema calcula el promedio de estos ciclos y transmite datos en un intervalo de 1 minuto al software.

Consulte las fichas técnicas para ver los valores eléctricos detallados y las dimensiones físicas:

Sensores Estándar (60A - 600A): Haga clic aquí.
Sensores Flexibles (600A+): Haga clic aquí y para más información, véase también este artículo.

Lecturas inexactas

Verifique el cierre de la pinza: Asegúrese de que la pinza esté completamente cerrada (clic) alrededor del cable. Un hueco (espacio de aire) provoca lecturas bajas o nulas.
Verifique el tamaño: Usar un sensor demasiado grande en un cable de muy bajo amperaje (ej. un sensor de 600A en una carga de 5A) puede reducir la precisión.

Sin conexión

Verifique la distancia: Asegúrese de que el sensor esté dentro de un radio de 10–15 metros del Bridge.
Verifique el apantallamiento: No coloque el transmisor dentro de un armario metálico totalmente cerrado, a menos que el Bridge también esté dentro del mismo armario. El metal bloquea la señal inalámbrica.

Resumen: Este artículo explica las configuraciones del sensor, las reglas de dimensionamiento y la lógica de medición para garantizar una recopilación de datos precisa y su transmisión al bridge.
