Naviga tra le schede della sezione Elettricità

La nostra piattaforma offre strumenti flessibili per analizzare i consumi energetici all'interno del tuo impianto.
Puoi selezionare singole macchine o interi gruppi e personalizzare la visualizzazione per concentrarti su ciò che è più importante.

Funzionalità principali:

• Selezione di macchine e gruppi tramite caselle di controllo nella barra laterale

• Preimpostazioni rapide delle date e selezione personalizzata dell'intervallo di tempo

• Seleziona schede diverse per analizzare il consumo di potenza o di energia da punti di vista differenti

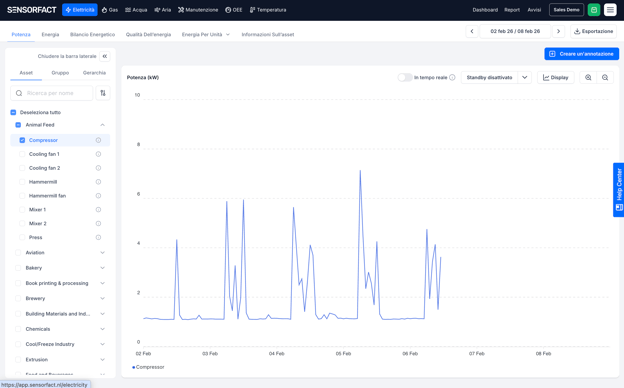

Scheda Potenza (kW)

La scheda Potenza mostra il consumo di elettricità in tempo reale, indicando esattamente quando le apparecchiature sono in funzione e quanta potenza stanno utilizzando. Questa vista aiuta a identificare i modelli operativi e a rilevare eventuali anomalie.

Funzionalità principali:

• Grafico a serie temporale che mostra il consumo di potenza in kilowatt

• Visualizzazione dei picchi di potenza e dei periodi di standby

• Valori totali e medi della potenza per il periodo selezionato – clicca sul pulsante "Visualizza"

Come usarla:

• Monitora la potenza di picco durante la giornata per una singola macchina o seleziona tutte per monitorare il consumo totale

• Identifica le apparecchiature in funzione fuori orario

• Rileva modelli di consumo anomali

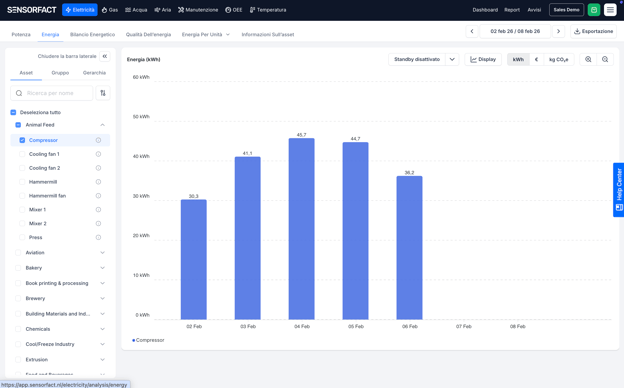

Scheda Energia (kWh)

La scheda Energia offre una panoramica completa del consumo totale di elettricità nel tempo. Aiuta a comprendere i modelli di utilizzo complessivi e a monitorare l'efficacia delle iniziative di risparmio energetico.

Funzionalità principali:

• Totali giornalieri o periodici del consumo energetico in kilowattora, euro o CO₂

• Vista comparativa tra periodi differenti

• Calcoli del consumo energetico totale e medio – clicca sul pulsante "Visualizza"

Come usarla:

• Confronta il consumo energetico tra diversi giorni o settimane

• Identifica i periodi ad alto consumo

• Verifica le bollette confrontandole con i dati reali di consumo

Scheda Bilancio Energetico

La scheda Bilancio Energetico suddivide il consumo di energia per apparecchiatura, mostrandoti esattamente quali macchine utilizzano più energia. Queste informazioni sono fondamentali per pianificare interventi di efficienza energetica.

Funzionalità principali:

• Ripartizione proporzionale del consumo energetico per dispositivo

• Consumo totale visualizzato come grafico a torta

• I dati possono essere visualizzati anche in formato tabellare – clicca sul pulsante "Visualizza"

Come usarla:

• Identifica le apparecchiature a più alto consumo energetico

• Dai priorità alle macchine su cui intervenire per migliorarne l’efficienza

• Comprendi la distribuzione del consumo energetico nel tuo impianto

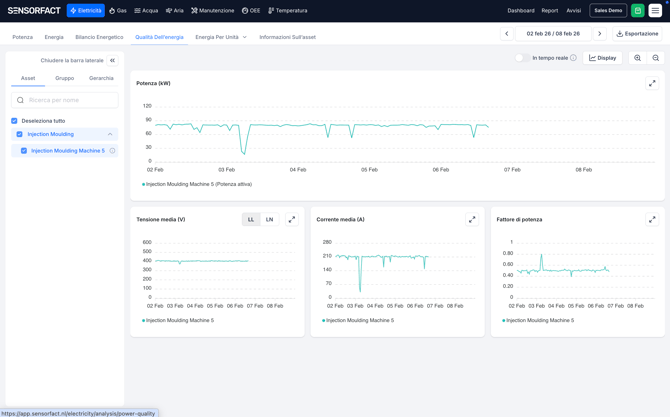

Scheda Qualità dell’Energia

La scheda Qualità dell’Energia fornisce approfondimenti dettagliati (in tempo reale) sulla qualità della fornitura elettrica e sulle prestazioni dei tuoi asset. Monitorando i principali parametri elettrici, puoi rilevare irregolarità, identificare inefficienze e possibili problemi.
Solo gli asset misurati da un contatore di energia sono visibili nella scheda Qualità dell’Energia.

Funzionalità principali:

• Potenza: Visualizza le tendenze di consumo energetico utilizzando:
  • Potenza attiva (kW) – la potenza effettivamente utilizzata dalle apparecchiature
  • Potenza reattiva (kVAr) – la potenza necessaria a mantenere i campi magnetici
  • Potenza apparente (kVA) – la potenza totale fornita al sistema


• Tensione: Monitora i livelli di tensione per rilevare cali, sovratensioni o instabilità dell’alimentazione elettrica.
  • La tensione media è calcolata come:
    • Tensione linea-linea: (U12 + U23 + U31) / 3
    • Tensione linea-neutro: (U1N + U2N + U3N) / 3
  • La tensione per fase è disponibile per:
    • Tensione linea-linea
    • Tensione linea-neutro


• Corrente: Monitora la corrente totale per individuare comportamenti anomali o sovraccarichi delle apparecchiature. La corrente può essere visualizzata come:
  • Corrente media: Rappresenta la corrente trifase equivalente ed è calcolata come:
    S / (√3 · V_LL,avg), dove S è la potenza apparente.
  • Corrente per fase: Mostra la corrente misurata per ciascuna singola fase.


• Fattore di potenza: Monitora l’efficienza dell’utilizzo dell’energia elettrica per individuare opportunità di ottimizzazione.
  Nota: Quando la potenza attiva è prossima allo zero (ad esempio in standby), piccole variazioni di misura possono avere un impatto significativo sul calcolo del fattore di potenza, causando valori fluttuanti o inattesi.

Come utilizzarla:

• Seleziona uno o più asset dall’elenco per visualizzarne le metriche di qualità dell’energia
• Regola l’intervallo di date per analizzare le prestazioni in periodi specifici
• Confronta gli andamenti di potenza, tensione, corrente e fattore di potenza per rilevare anomalie
