Technische Spezifikationen Leistungssensor

Die technischen Spezifikationen des Leistungssensors verstehen

Der Leistungssensor ist ein Energiemessgerät, das für industrielle Anwendungen entwickelt wurde. Er misst:

• Spannung, Strom, Leistung und Energieverbrauch

• Leistungsfaktor und zugehörige Parameter

Der Leistungssensor überträgt die Daten sicher über 4G LTE oder Ethernet an die Sensorfact-Plattform.

Weitere Informationen finden Sie im technischen Datenblatt hier.

Hardware-Informationen

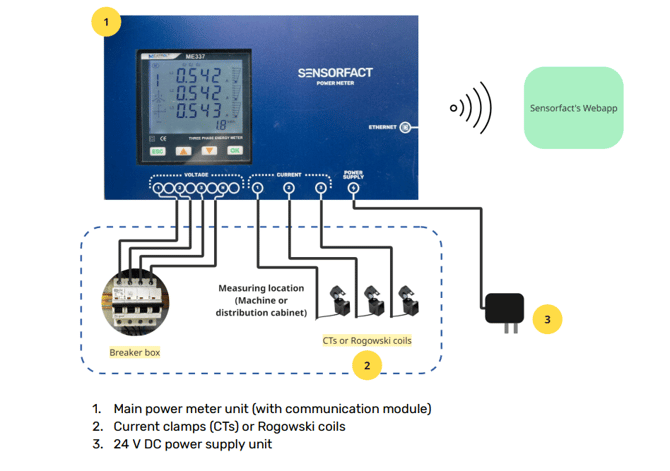

Mitgelieferte Komponenten:

• Hauptgehäuse des Leistungssensors: Enthält den ME337-Analysator und den Teltonika RUT206
• Stromsensoren: Stromzangen (CTs) oder flexible Rogowski-Spulen zur Strommessung.
• Netzteil: 24-V-DC-Netzteil.

Nicht mitgelieferte Komponenten (von Ihnen zu besorgen)

• Sicherungskasten
• Netzteil innerhalb von 1,5 m

Wie funktioniert es?

• Die Stromzangen oder Rogowski-Spulen messen den elektrischen Strom auf jeder der 3 Phasen.
• Die Spannungsphasen werden über Kabel vom Sicherungskasten mit dem Sensor verbunden.
• Der Meatrol ME337 analysiert Strom + Spannung → berechnet Leistung, Energie, Leistungsfaktor usw.
• Der Teltonika RUT206-Router sendet die Daten über 4G (oder Ethernet) an die Cloud von Sensorfact.
• Die Daten erscheinen innerhalb weniger Minuten nach dem Einschalten in der Sensorfact-Web-App.
