Zrozumienie specyfikacji technicznych czujników

Podsumowanie: W niniejszym artykule wyjaśniono konfiguracje czujników, kryteria doboru oraz logikę pomiarową, które zapewniają precyzyjne gromadzenie danych i ich przesyłanie do mostka.

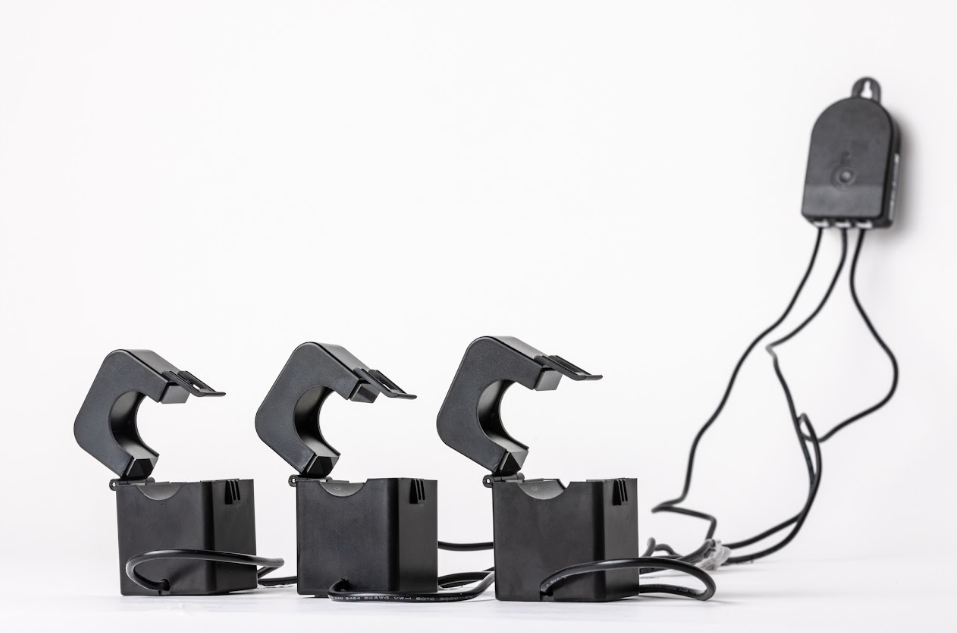

Informacje o sprzęcie

  • Nadajnik radiowy: Jednostka centralna, która wysyła dane do mostka.
  • Zaciski prądowe:
    • 3-fazowe: 3 zaciski (należy je założyć na przewody L1, L2, L3).
    • 1-fazowe: 1 zacisk (zakłada się na przewód fazowy).

Specyfikacje techniczne

Konfiguracje czujników Wybierz odpowiednią konfigurację czujnika w oparciu o zasilanie Twojej maszyny:

  • Czujniki 3-fazowe: Standardowe rozwiązanie dla większości maszyn przemysłowych. Składają się z 3 zacisków i 1 nadajnika.
  • Czujniki jednofazowe: Stosowane w mniejszych maszynach lub określonych podzespołach. Składają się z 1 zacisku i 1 nadajnika.

Tabela rozmiarów i dobór: Czujniki muszą być dopasowane do zabezpieczenia (ampery) oraz średnicy kabla maszyny.

Rozmiar Zakres (ampery) Odpowiednie dla...

Mały 0–60 A Lekkie maszyny, wentylatory, pompy.

Średni 60–200 A Standardowe linie produkcyjne, przenośniki taśmowe.

Duży 200–600 A Ciężkie maszyny, główne linie zasilające.

XL 600–3000 A (elastyczne cewki) Główne źródła zasilania.

Uwaga: Prosimy o przesłanie swoich wymagań za pośrednictwem ankiety technicznej, aby mieć pewność, że otrzymają Państwo odpowiedni sprzęt.

Logika pomiarowa

  • Próbkowanie: Czujnik wykonuje 2 cykle pomiarowe, z których każdy trwa 30 sekund.
  • Interwał: System oblicza średnią z tych cykli i przesyła dane do oprogramowania w interwałach co 1 minutę.

Szczegółowe wartości znamionowe i wymiary fizyczne można znaleźć w arkuszach danych technicznych:

Rozwiązywanie problemów technicznych

Niedokładne odczyty

  • Sprawdź zamknięcie zacisku: Upewnij się, że zacisk jest całkowicie zamknięty wokół kabla (słychać kliknięcie). Szczelina powietrzna powoduje niskie wartości pomiarowe lub ich brak.
  • Sprawdź rozmiar: Zastosowanie zbyt dużego czujnika na kablu o bardzo niskim natężeniu prądu (np. czujnik 600 A przy obciążeniu 5 A) może zmniejszyć dokładność pomiaru.

Brak połączenia

  • Sprawdź odległość: Upewnij się, że czujnik znajduje się w odległości 10–15 metrów od mostka.
  • Sprawdź ekranowanie: Nie umieszczaj nadajnika w całkowicie zamkniętej metalowej szafie, chyba że mostek również znajduje się w tej samej szafie. Metal blokuje sygnał radiowy.
