Instellen van de Energiehiërarchie

Wat is de Energiehiërarchie

De Energiehiërarchie is een visuele boomstructuur waarmee u assets kunt organiseren door relaties tussen assets (onderliggende en bovenliggende assets) te definiëren. Het weerspiegelt hoe elektriciteit fysiek door de faciliteit stroomt: van het punt waar energie het terrein binnenkomt, via verdeelkasten of transformatoren, tot aan individuele machines.

De Energiehiërarchie is vooral handig wanneer u energie meet op meerdere niveaus, zoals machines, verdeelkasten, transformatoren en/of een hoofdmeter.

Lees hier hoe u virtuele assets (assets die niet direct door een sensor/device worden gemeten) in de hiërarchie kunt aanmaken.

Waar wordt de Energiehiërarchie gebruikt

De Energiehiërarchie wordt gebruikt in de Asset Tree. Schakel over naar de Hiërarchie-weergave om assets te zien. Daarnaast worden, bij het selecteren van de hoofdlocatie (site) in de Asset Tree, de totalen correct berekend zonder energie dubbel te tellen over verschillende meetniveaus.

Hoe de Energiehiërarchie te configureren

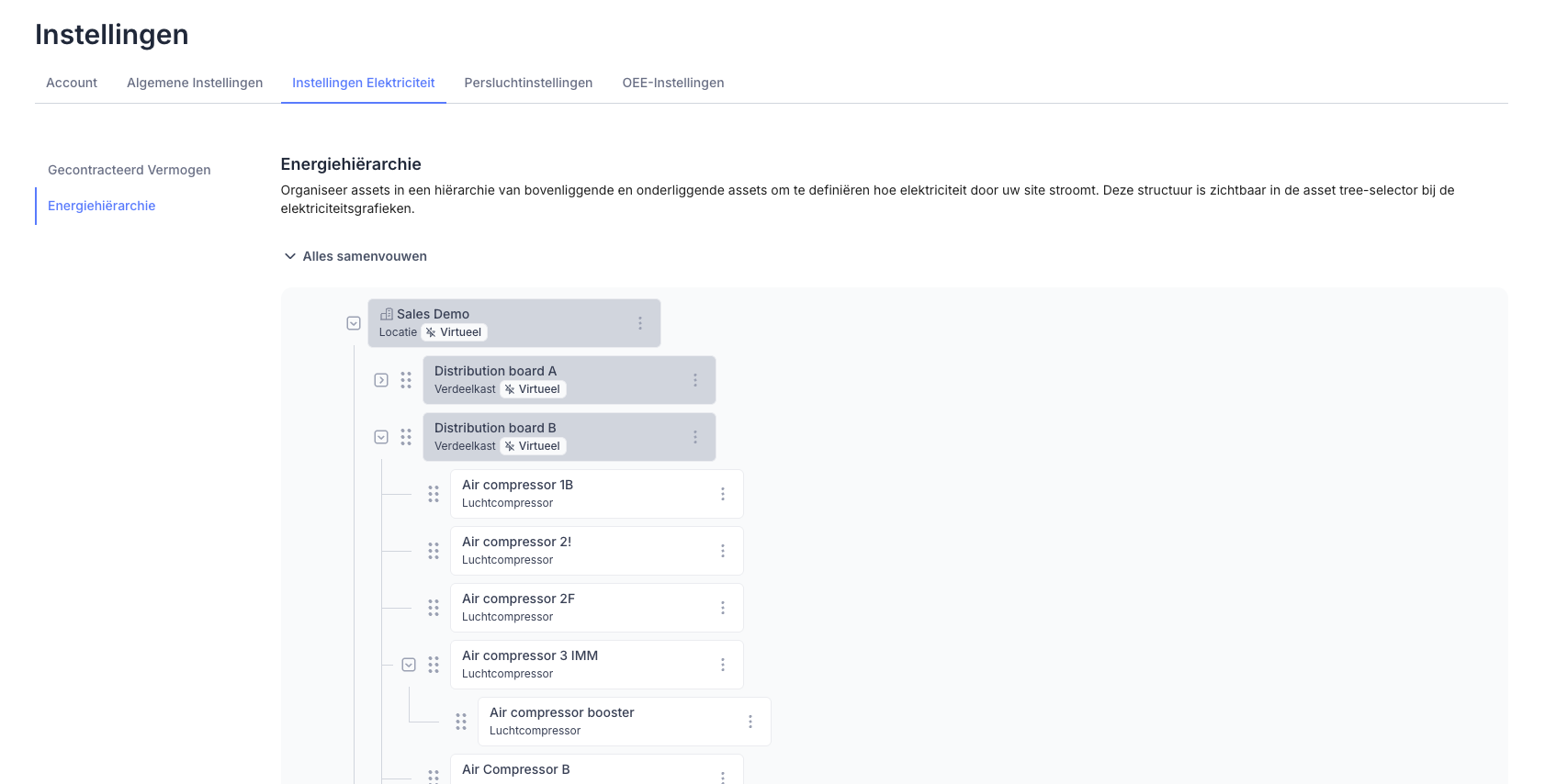

U kunt de Energiehiërarchie configureren via Instellingen → Instellingen Elektriciteit -> Energiehiërarchie.

In de hiërarchie geldt:

• Een bovenliggend asset geeft aan waar de energie vandaan komt
• Een onderliggend asset geeft aan waar de energie naartoe stroomt

De Energiehiërarchie kan op twee manieren geconfigureerd worden:

1) Drag & drop

• Klik op een asset
• Sleep deze op een andere asset om deze als onderliggende asset toe te voegen

2) Via het ⋮ (drie-puntjes) menu

• Klik op het drie-puntjesmenu naast een asset
• Kies ‘Verplaats naar’
• Selecteer in het dialoogvenster een nieuwe bovenliggend asset

FAQ

Wat is het verschil tussen de Energiehiërarchie en Groepen?

De Energiehiërarchie is een weergave van de echte elektrische infrastructuur van de fabriek: hoe assets elektrisch zijn verbonden en hoe energie tussen hen stroomt.

Groepen zijn een flexibele manier om assets te organiseren, bijvoorbeeld op basis van: assettype, locatie, productielijn.

Kan ik virtuele assets aanmaken?

Virtuele assets zijn assets zonder gekoppelde sensor. Ze kunnen nuttig zijn om onderdelen van de elektrische infrastructuur te representeren die niet direct gemeten worden, zoals verdeelkasten. Lees hier meer over virtuele assets.

Ik meet geen energie op meerdere niveaus. Wat moet ik doen?

Standaard worden alle assets op het bovenste niveau van de hiërarchie geplaatst. Als u geen energie meet op meerdere niveaus, is geen actie vereist.
