Analyser les flux d'énergie avec le graphique Flux Hiérarchique de l’Énergie (Sankey)

Qu'est-ce que le graphique Flux Hiérarchique de l’Énergie ?

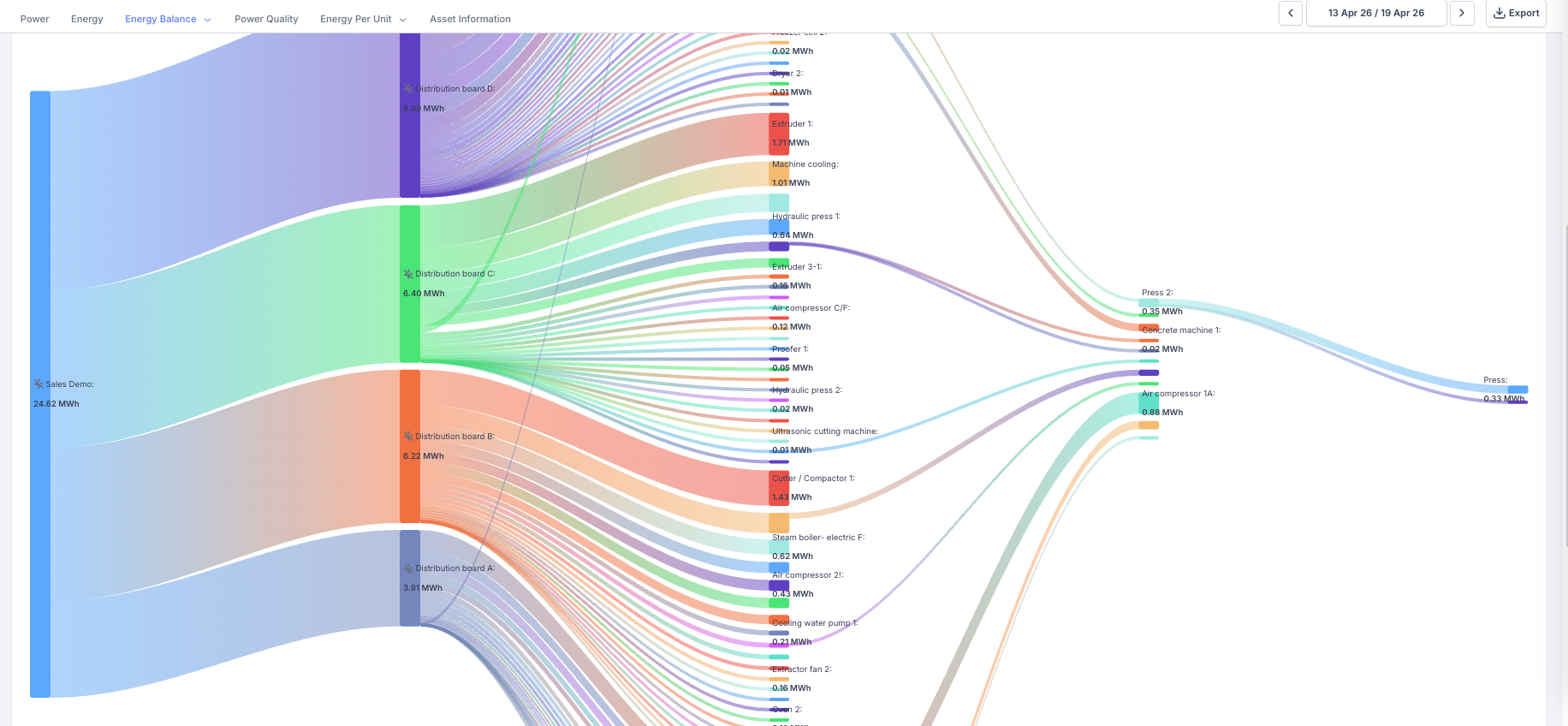

Le graphique Flux Hiérarchique de l’Énergie est un diagramme de Sankey qui fournit une représentation visuelle de la consommation électrique de votre usine. Il cartographie le flux d'énergie des actifs en amont, comme les transformateurs, vers les actifs en aval, comme les machines individuelles. Cette visualisation est générée directement à partir de la structure définie dans votre hiérarchie des puissances. En savoir plus sur la hiérarchie des puissances  ici.

Pourquoi utiliser le graphique Energy Flow ?

• Visualiser la répartition de la charge : Comprenez en un coup d'œil quels départements, lignes de production ou groupes de machines sont les plus grands consommateurs.

• Vérifier l'infrastructure : Assurez-vous que votre hiérarchie des puissances numérique correspond à la disposition physique de votre usine.

• Simplifier les données complexes : Transformez les points de données de plusieurs capteurs en un seul diagramme de flux intuitif.

Comment utiliser le graphique Energy Flow

Allez dans l'onglet « Flux Hiérarchique de l’Énergie » au sein d'Electricity. Ici, vous pouvez :

• Mettre à jour l'intervalle de temps via le sélecteur de temps.

• Modifier l'unité d'énergie (kWh, coût, CO₂e).

Si le flux semble incorrect, accédez à Paramètres -> Paramètres d'électricité -> Hiérarhie des puissances pour mettre à jour la cartographie de vos actifs.
