Einrichtung Ihrer Energiehierarchie

Was ist die Energiehierarchie?

Die Energiehierarchie ist eine visuelle Baumstruktur, mit der Sie Assets durch die Definition von über- und untergeordneten Beziehungen organisieren können. Sie stellt dar, wie elektrische Energie physisch durch Ihre Anlage fließt: vom Eintrittspunkt der Energie in den Standort, über Verteilungen oder Transformatoren, bis hin zu einzelnen Maschinen.

Die Power-Hierarchie ist besonders nützlich, wenn Energie auf mehreren Ebenen gemessen wird, zum Beispiel: an einzelnen Maschinen, an Verteilungen, an Transformatoren, an einem Hauptzähler.

Erfahren Sie, wie Sie virtuelle Assets (Assets, die nicht direkt durch einen Sensor oder ein Gerät gemessen werden) in der Hierarchie erstellen.

Wo wird die Energiehierarchie verwendet?

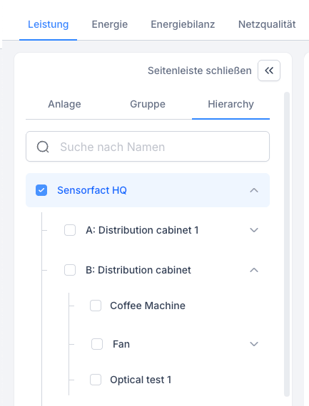

Die Energiehierarchie wird im Asset-Baum verwendet. Wechseln Sie in die Ansicht Hierarchie, um Assets entsprechend ihres elektrischen Energieflusses darzustellen.
Zusätzlich werden bei der Auswahl des Hauptstandorts im Asset-Selektor die Gesamtwerte korrekt berechnet, ohne dass Energie über mehrere Messebenen hinweg doppelt gezählt wird.

Wie wird die Energiehierarchie konfiguriert?

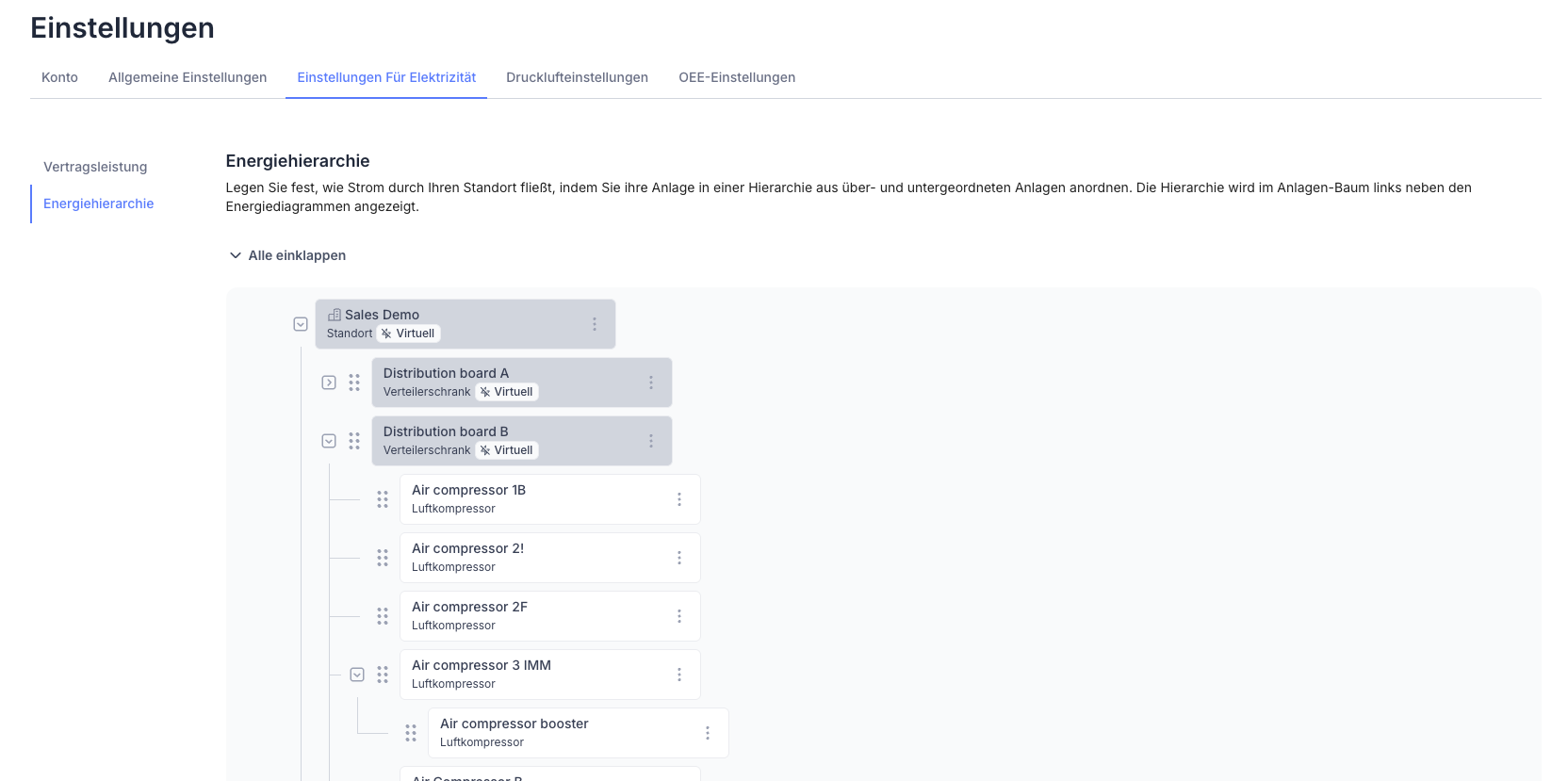

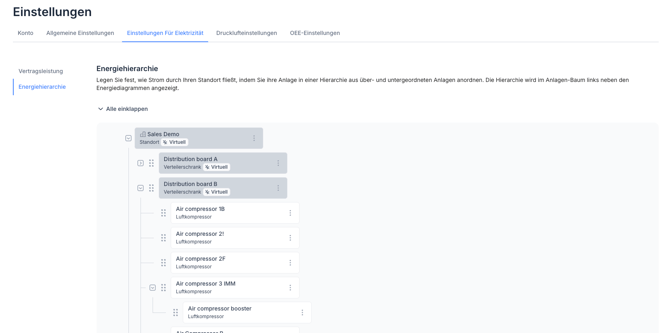

Sie können die Energiehierarchie über Einstellungen → Elektrizitätseinstellungen → Energiehierarchie konfigurieren.

In der Hierarchie gilt:

• das übergeordnete Asset stellt dar, woher die Energie fließt,
• das untergeordnete Asset stellt dar, wohin die Energie fließt.

Sie können Ihre Energiehierarchie auf zwei Arten konfigurieren:

1) Drag & Drop

• Klicken Sie auf ein Asset;
• Ziehen Sie es auf ein anderes Asset, um es als untergeordnetes Asset zuzuweisen.

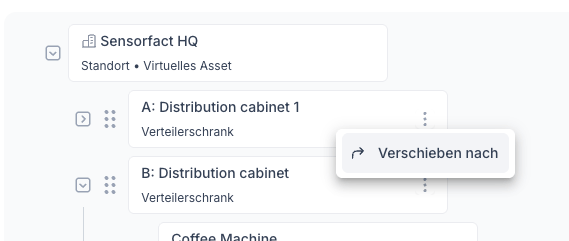

2) Über das ⋮-Menü (Drei-Punkte-Menü)

• Klicken Sie auf das Drei-Punkte-Menü neben einem Asset;
• Wählen Sie „Verschieben nach“;
• Wählen Sie im Dialog ein neues übergeordnetes Asset aus.

FAQ

Was ist der Unterschied zwischen der Energiehierarchie und Gruppen?
Die Energiehierarchie sollte die reale elektrische Infrastruktur Ihrer Anlage widerspiegeln, also wie Assets elektrisch verbunden sind und wie Energie zwischen ihnen fließt.
Gruppen bieten eine flexiblere Möglichkeit, Assets zu organisieren, zum Beispiel nach: Asset-Typ, Standort, Produktionslinie.

Kann ich virtuelle Assets erstellen?
Virtuelle Assets sind Assets, denen kein Sensor zugeordnet ist. Sie können verwendet werden, um Teile der elektrischen Infrastruktur darzustellen, die nicht direkt gemessen werden, zum Beispiel Verteilungen.

Erfahren Sie, wie Sie virtuelle Assets (Assets, die nicht direkt durch einen Sensor oder ein Gerät gemessen werden) in der Hierarchie erstellen.

Ich messe Energie nicht auf mehreren Ebenen. Was sollte ich tun?
Standardmäßig werden alle Assets auf der obersten Ebene der Hierarchie platziert. Wenn Sie Energie nicht auf mehreren Ebenen messen, ist keine Aktion erforderlich.
